Padel Factory "SD"
Des modèles
Modèles - Voici les différentes possibilités.

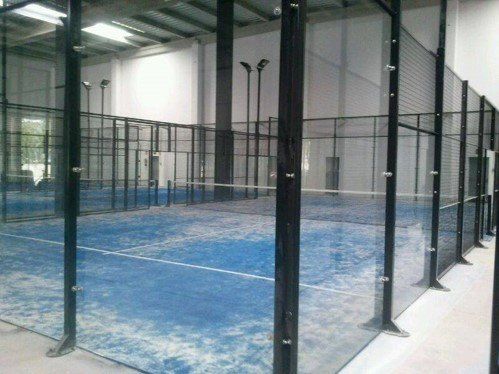

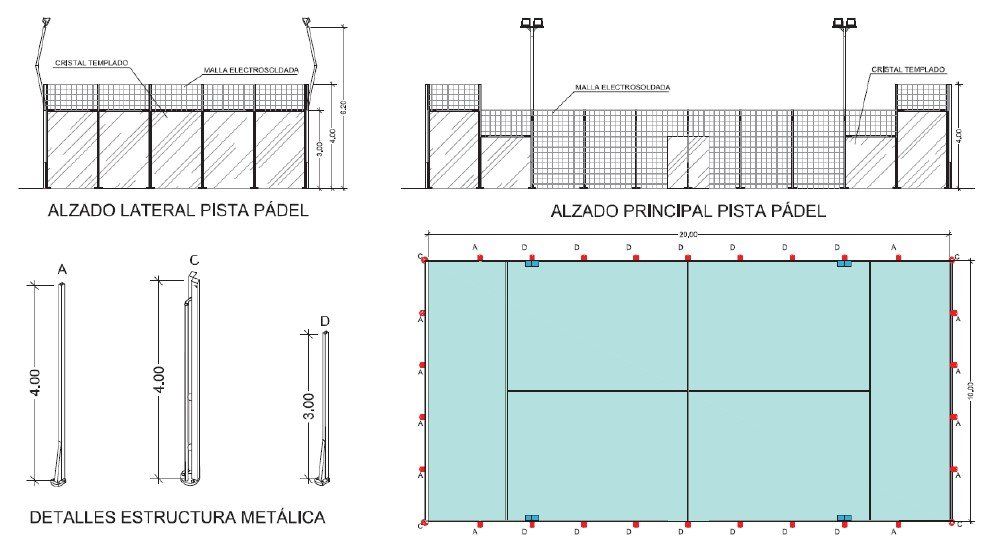

Standard
Dimensions maximum de la pièce: 4000 x 60 x 60 mm.
Poids maximum de la pièce: 90,7 kg
DESCRIPTION GENERALE DES MATÉRIAUX:
Verre 3000x2000x10: Verre trempé homologué de 10 mm. Norme EN12150
Verre 3000x2000x10: Verre trempé homologué de 10 mm. Norme EN12150
Poteaux 80x60x2,5: Acier au carbone et laqué à chaud.
Lampadaires: 4 lampadaires avec 1 spot chacun de 200w 22.500 lumens.
Vis Acier qualité 8.8 ZI.
Gazon: Artificiel dans une fibre de polypropylène de 12 mm de hauteur.
Filet de Padel: en nylon avec tendeur.
Support 60x60x4: entre une plaque et une borne de 150 mm de hauteur.
BASE DE PISTE:
Formation du chevêtre de 15 cm d´ épaisseur, de béton armé HA-25/B/20/Iia fabriqué selon la norme et versé avec un cubilot, armé avec une maille électro soudée ME 20x20 de Ø 8 mm, acier B 500 T 6x2,20 UNE-EN 10080, placée sur séparateurs homologués, pour être utile à base d´un dallage, sans traitement dans sa surface ; réalisée sur une couche de base existante de gravier compacté.
Le chevêtre devra être installé en faisant attention lors de l’étalement de la chape béton avec une règle vibrante, former les joints de bétonnage et débitage des joints de retrait par moyens mécanique, avec une profondeur de 1/3 de l´épaisseur du chevêtre. Selon NTE-RSS et EHE.

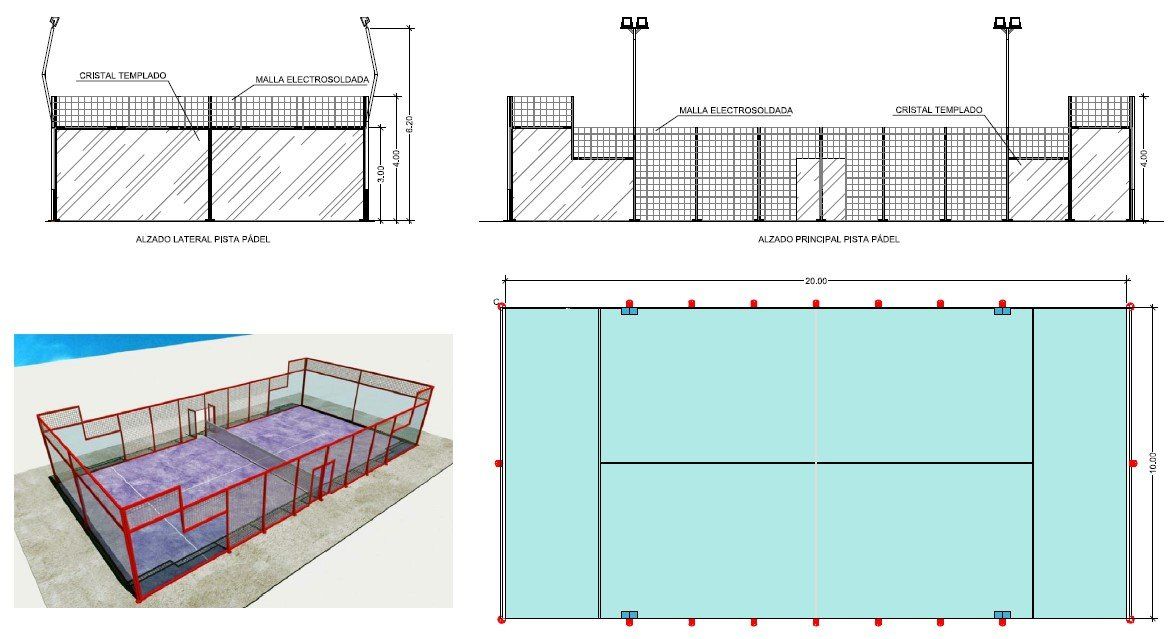

Vision
Dimensions maximum de la pièce: 4000 x 60 x 60 mm.
Poids maximum de la pièce: 90,7 kg
DESCRIPTION GENERALE DES MATÉRIAUX:
Verre 3000x2000x12: Verre trempé homologué de 12 mm. Norme EN12150
Verre 3000x2000x12: Verre trempé homologué de 12 mm. Norme EN12150
Poteaux 80x60x2,5: Acier au carbone et laqué à chaud.
Lampadaires: 4 lampadaires avec 1 spot chacun de 200w 22.500 lumens.
Visserie: Acier qualité 8.8 AISI-316
Gazon: Artificiel dans une fibre de polypropylène de 12 mm de hauteur.
Filet de padel: en nylon avec tendeur.
Angle 80 x 10: Dans les fonds pour donner une plus grande rigidité à la vitre.
Renforcement: Dans la partie inférieure entre la borne et la plaque de base de 380 mm de hauteur. Deltaplanes arrières: Dans fonds pour la résistance.
BASE DE PISTE:
Formation du chevêtre de 15 cm d´ épaisseur, de béton armé HA-25/B/20/Iia fabriqué selon la norme et versé avec un cubilot, armé avec une maille électro soudée ME 20x20 de Ø 8 mm, acier B 500 T 6x2,20 UNE-EN 10080, placée sur séparateurs homologués, pour être utile à base d´un dallage, sans traitement dans sa surface ; réalisée sur une couche de base existante de gravier compacté.
Le chevêtre devra être installé en faisant attention lors de l’étalement de la chape béton avec une règle vibrante, former les joints de bétonnage et débitage des joints de retrait, par moyens mécaniques, avec une profondeur de 1/3 de l´épaisseur du chevêtre. Selon NTE-RSS et EHE.
CONFIGURATIONS PROPOSÉES :
| Longueur (m) | Largeur (m) | Surface (m2) |
|---|---|---|
| 20 | 10 | 200 |
| 20 | 6 | 120 |
| 10 | 6 | 60 |
