Pádel Factory "SD"
Modelos
Modelos - Échale vistazo a nuestras pistas.

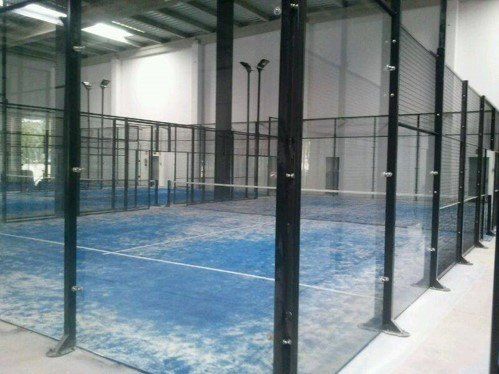

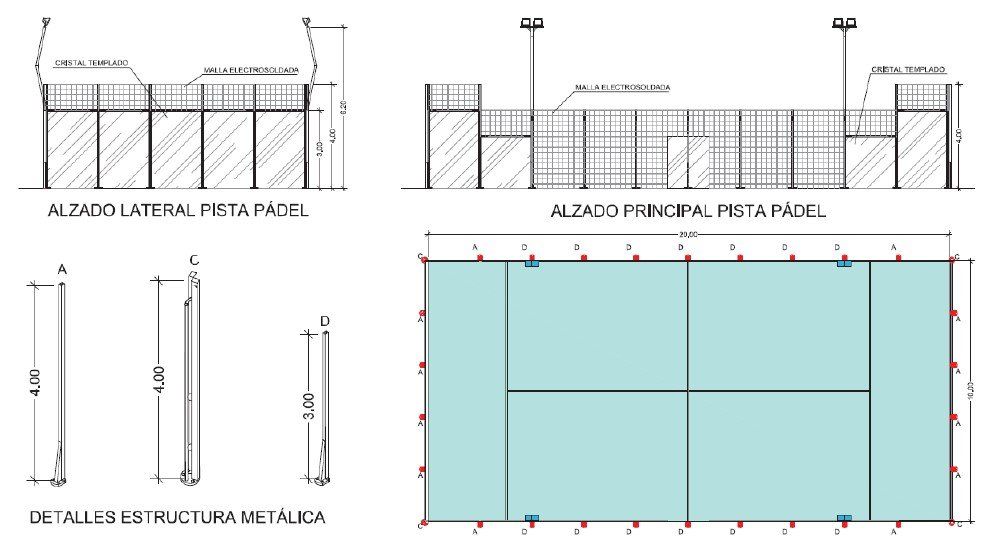

Estándar
Dimensiones de pieza más grande:
4000 x 60 x 60 mm.
Peso pieza más pesada:
90,7 kg
DESCRIPCIÓN GENERAL MATERIALES:
Vidrio 3000x2000x10: Vidrio templado homologado de 10 mm.
Vidrio 2000x2000x10: Vidrio templado homologado de 10 mm.
Bajo normativa UNE-EN12150-1:200
Postes 80x60x2,5: Acero al carbono S-235JR galvanizado y lacado en caliente.
Farolas: 4 farolas con 1 foco cada una de 200W 22.500 lumenes
Tornillería: Acero calidad 8.8 ZI-316 10 mm MTA 12 mm
Césped: Artificial en fibra de polipropileno de 12 mm de altura.
Red de pádel: De nylon con tensor.
Pie de amigo 60x60x4: Entre placa y pilar de 150 mm de altura.
Malla 50x50x4,8 mm galvanizado y lacado al horno con todas sus puntas ocultas. Terminación de malla anti-lesiones.
Fabricado todo bajo normativa UNE 2012.
BASE DE PISTA:
Formación de solera de 15 cm de espesor, de hormigón armado HA-25/B/20/I, fabricado en central y vertido con cubilote, armada con malla electrosoldada ME 20x20 de Ø 8 mm, acero B500 T 6x2,20 UNE-EN 10080, colocada sobre separadores homologados, para servir de base a un solado, sin tratamiento de su superficie; realizada sobre capa base existente de grava compactada.
La solera se instalará atendiendo al extendido y vibrado del hormigón mediante regla vibrante, formación de juntas de hormigonado y aserrado de las juntas de retracción, por medios mecánicos, con una profundidad de 1/3 del espesor de la solera. Según NTE-RSS y EHE.

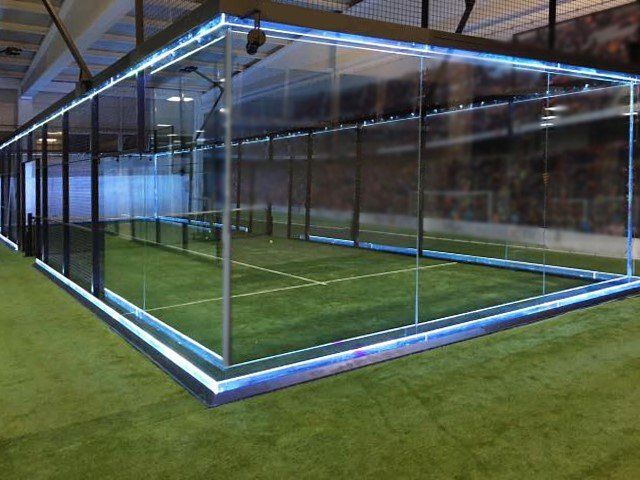

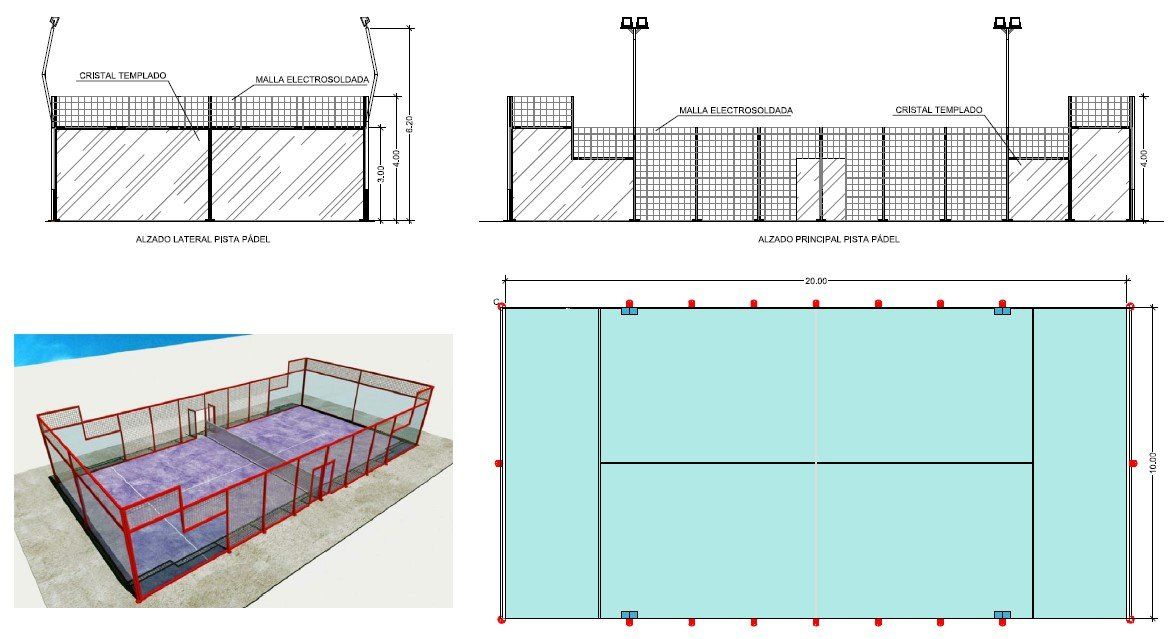

Visión
Dimensiones de pieza más grande:
4000 x 60 x 60 mm.
Peso pieza más pesada:
90,7 kg
DESCRIPCIÓN GENERAL MATERIALES:
Vidrio 3000x2000x12: Vidrio templado homologado de 12 mm.
Vidrio 3000x3000x12: Vidrio templado homologado de 12 mm.
Postes 80x60x4: Acero al carbono S-235JR galvanizado y lacado.
Farolas: 4 farolas a 48º con 2 focos cada una de 400w.
Tornillería: Acero calidad 8.8 AISI-316
Césped: Artificial en fibra de polipropileno de 12 mm de altura.
Red de pádel: De nylon con tensor.
Angulo 80 x 10: En los fondos para dar mayor rigidez al vidrio.
Refuerzo: En la parte inferior entre pilar y placa base de 380 mm de altura.
Ala delta traseras: En fondos para resistencia.
Marco malla de huecos de 50x50x5, con puntas ocultas. Terminación de malla anti-lesiones.
Fabricado todo bajo normativa UNE 2012.
BASE DE PISTA:
Formación de solera de 15 cm de espesor, de hormigón armado HA-25/B/20/I, fabricado en central y vertido con cubilote, armada con malla electrosoldada ME 20x20 de Ø 8 mm, acero B500 T 6x2,20 UNE-EN 10080, colocada sobre separadores homologados, para servir de base a un solado, sin tratamiento de su superficie; realizada sobre capa base existente de grava compactada.
La solera se instalará atendiendo al extendido y vibrado del hormigón mediante regla vibrante, formación de juntas de hormigonado y aserrado de las juntas de retracción, por medios mecánicos, con una profundidad de 1/3 del espesor de la solera. Según NTE-RSS y EHE.
CONFIGURACIONES PROPUESTAS:
| Largo (m) | Ancho (m) | Area (m2) |
|---|---|---|
| 20 | 10 | 200 |
| 20 | 6 | 120 |
| 10 | 6 | 60 |
